Startseite » UNI-T Isolationswiderstandsprüfer, 500-5000 V, 1000 GΩ, PI & DAR – UT513A
UNI-T

UNI-T Isolationswiderstandsprüfer, 500-5000 V, 1000 GΩ, PI & DAR – UT513A

SKU: 003106
(0)
€285,12 inc. VAT
Auf Lager · 3 Stück
Versand innerhalb von 3–5 Arbeitstagen
Varianten

Wenn Ihnen das Produkt gefällt, helfen Sie uns bitte, indem Sie es in den sozialen Medien teilen. Vielen Dank!

Haben Sie Fragen, fragen Sie einen Experten!

E-Mail +36 70 719 8323

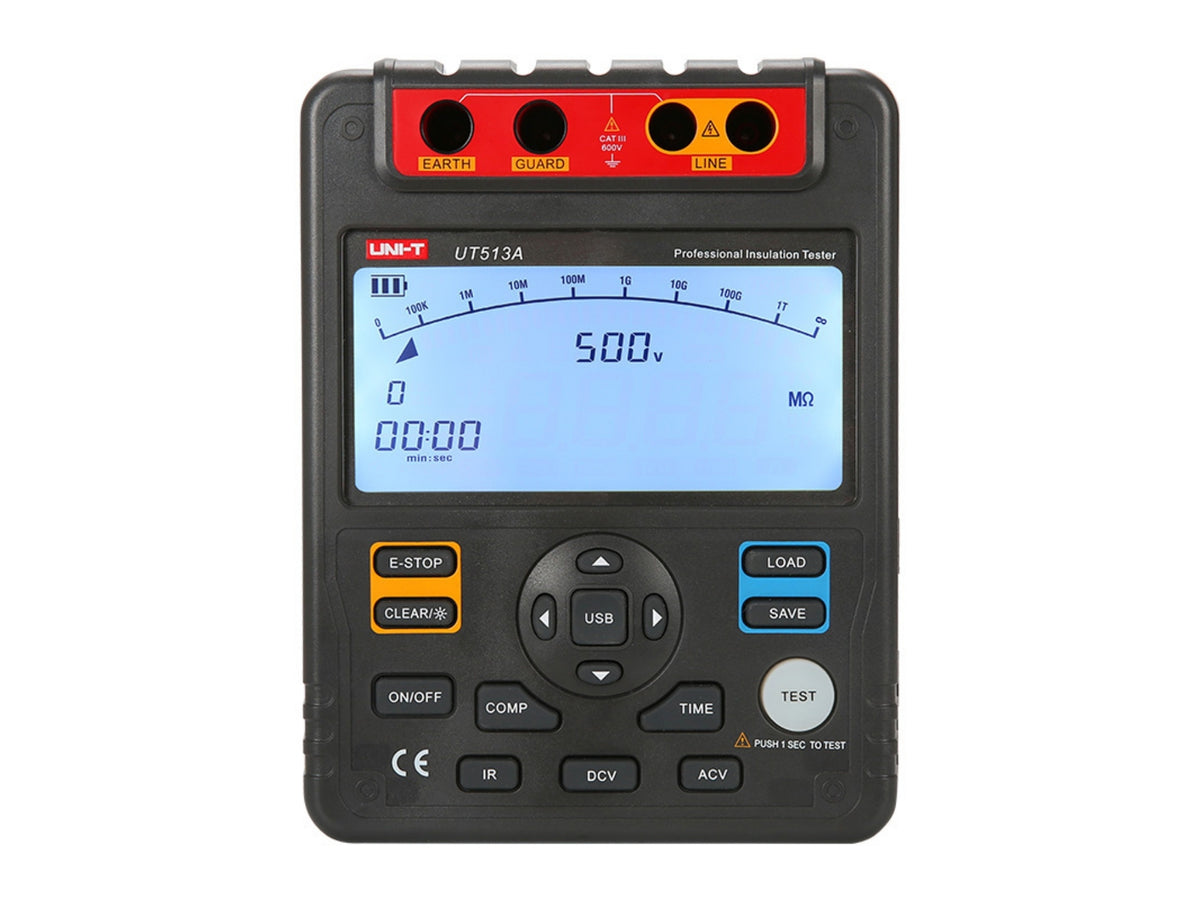

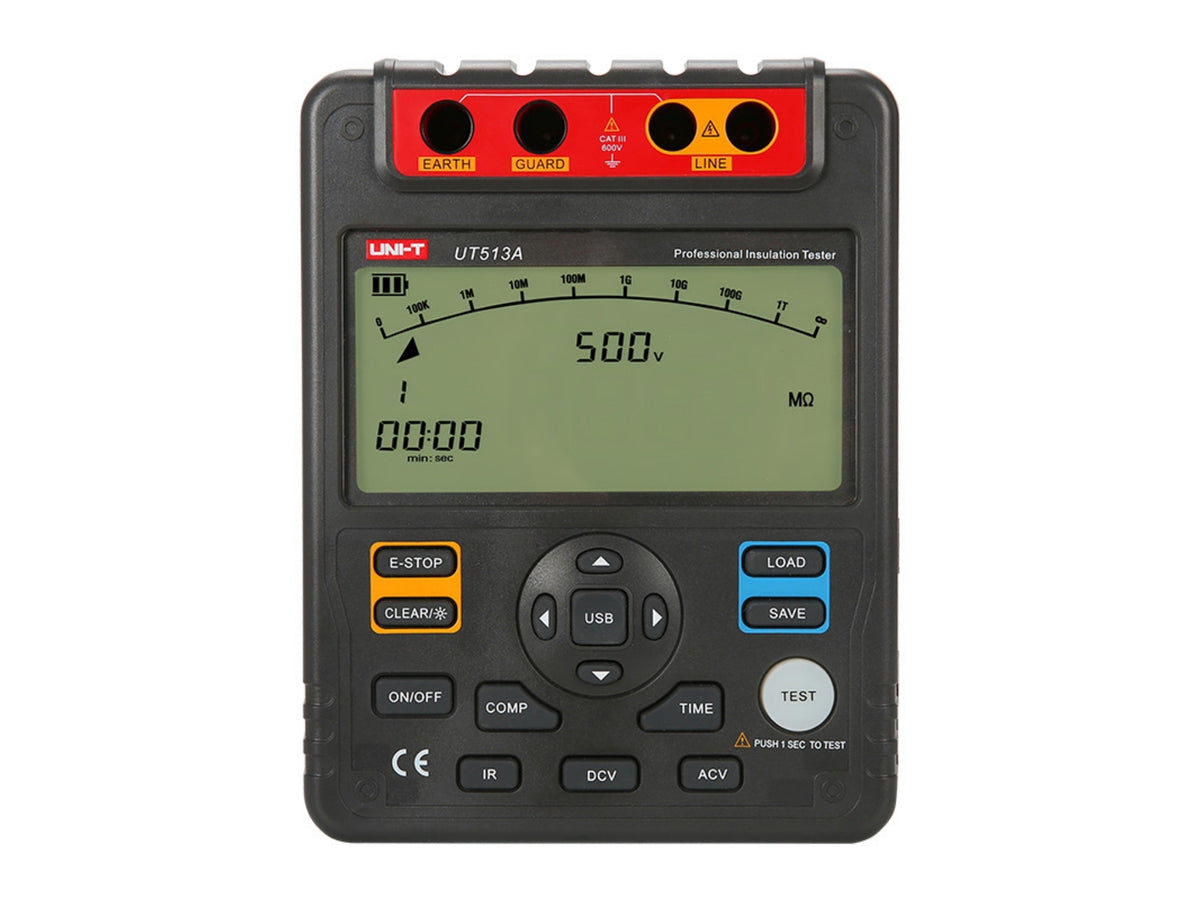

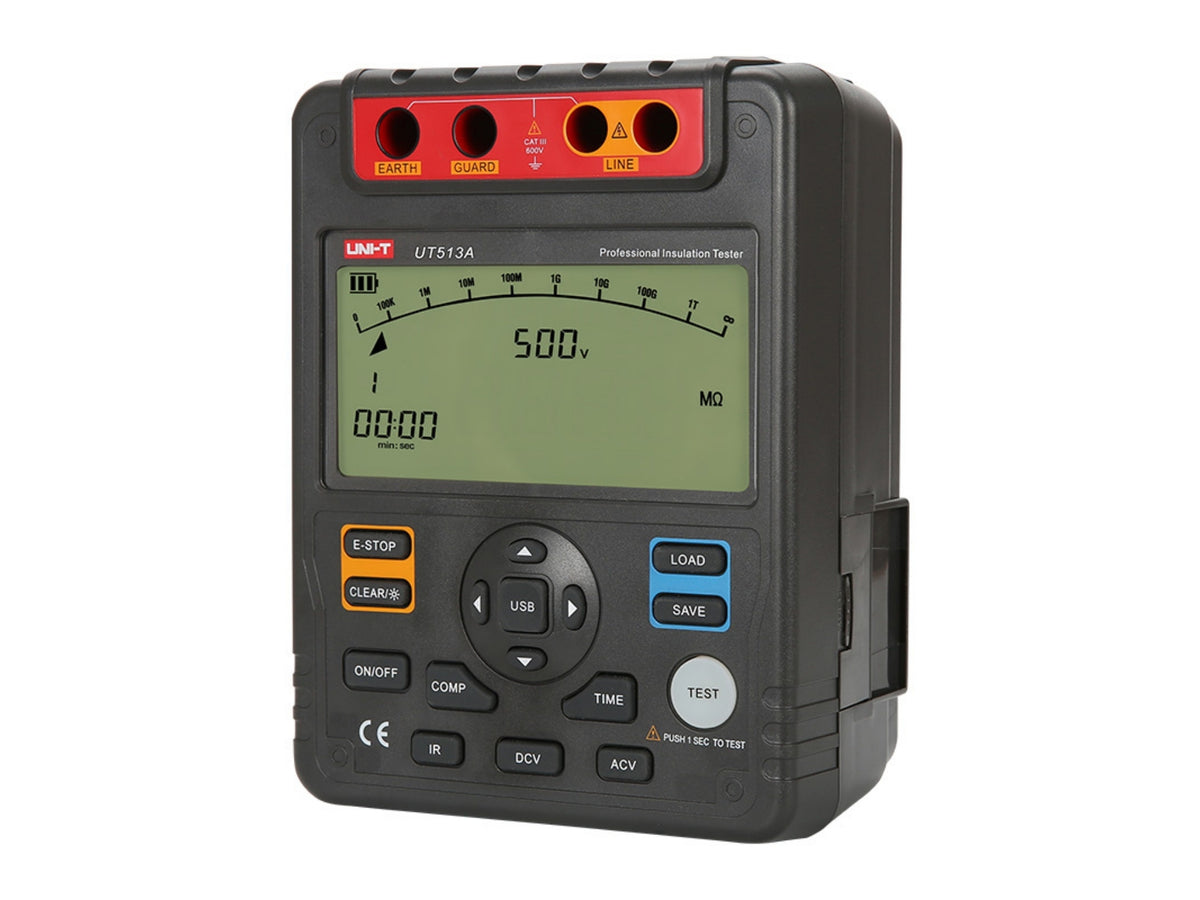

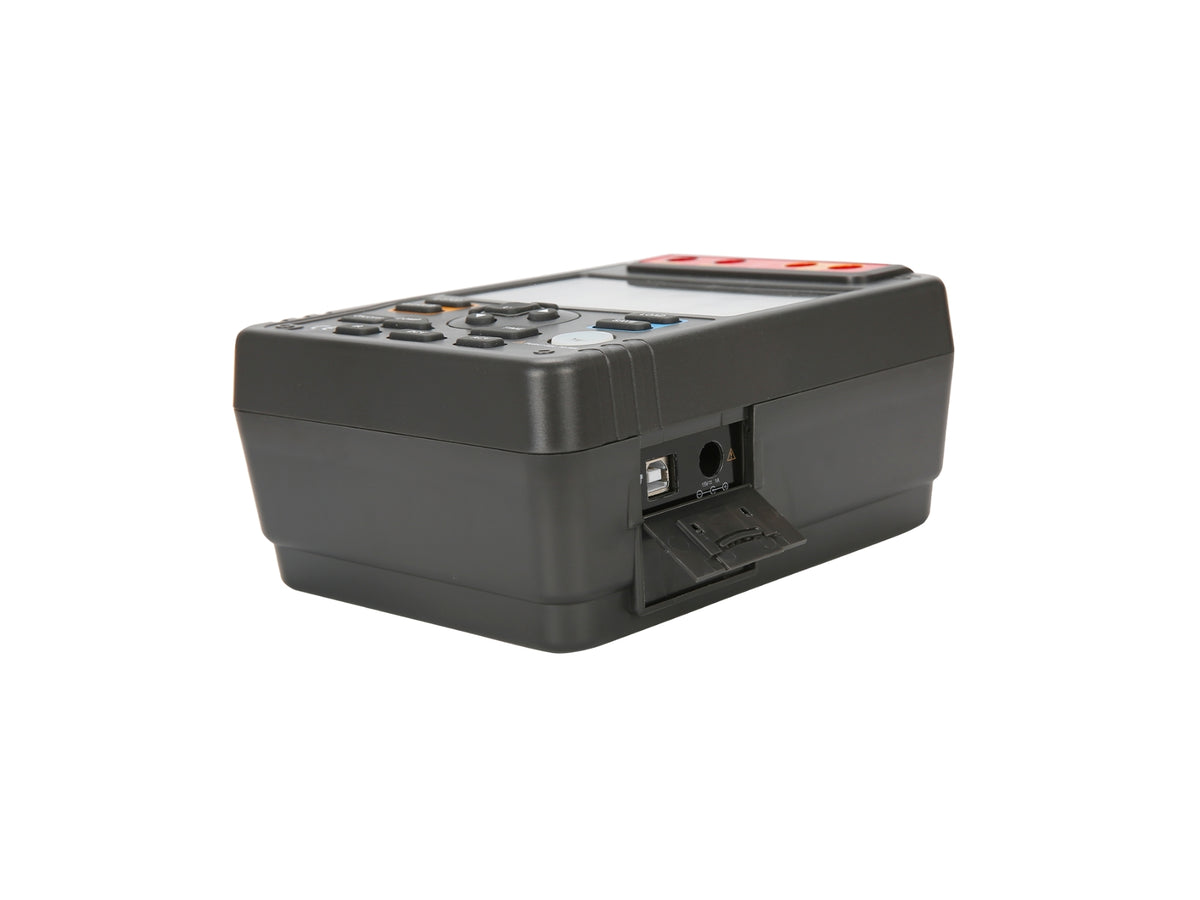

Das UNI-T UT513A ist ein 5000V Digital-Isolationswiderstandsprüfgerät, das Widerstände bis zu 1000GΩ messen kann. PI, DAR, zeitgesteuerte Prüfungen, Datenspeicherung und USB-Konnektivität unterstützen die Isolationsbewertung und -analyse an Hochspannungs-Elektrogeräten.

Hauptmerkmale

  • Wählbare 500V, 1000V, 2500V und 5000V DC-Isolationsprüfspannungen, mit Widerstandsmessung bis 1000GΩ.
  • Die Funktionen Polarisationsindex (PI) und Dielektrisches Absorptionsverhältnis (DAR) helfen, den Isolationszustand über die Zeit zu beurteilen.
  • Automatische Entladung und Hochspannungsausgangswarnung verbessern die Aufmerksamkeit des Bedieners nach der Isolationsprüfung.
  • Speichert bis zu 18 Messdatensätze und unterstützt die USB-Datenübertragung an einen Computer zur weiteren Analyse.
  • Großes, hintergrundbeleuchtetes Display mit 9999 Zählern und einem 30-Segment-Analog-Bargraph, Vergleichsfunktion und zeitgesteuerter Prüfung.

Produktspezifikationen

Isolationswiderstand
Prüfspannungen 500V / 1000V / 2500V / 5000V DC
Genauigkeit der Prüfspannung 0% bis +20%
500V Bereich 0,5MΩ–20GΩ
1000V Bereich 1MΩ–40GΩ
2500V Bereich 2,5MΩ–100GΩ
5000V Bereich 5MΩ–1000GΩ
Genauigkeit: 0,5MΩ–99,9MΩ ±(3% + 5 Digits)
Genauigkeit: 100MΩ–9,99GΩ ±(5% + 5 Digits)
Genauigkeit: 10GΩ–99,9GΩ ±(10% + 5 Digits)
Genauigkeit: 100GΩ–1000GΩ ±(20% + 5 Digits)
Nominaler Prüfstrom 1mA
Kurzschlussstrom Größer als 3mA
Spannungsmessung
DC-Spannungsbereich 30–600V DC
AC-Spannungsbereich 30–600V AC
Spannungsauflösung 1V
Spannungsgenauigkeit ±(2% + 3 Digits)
Funktionen und Anzeige
Anzeige 9999-Count LCD mit 30-Segment-Analog-Bargraph
Isolationsbewertung Polarisationsindex (PI) und Dielektrisches Absorptionsverhältnis (DAR)
Datenspeicher 18 Gruppen
Datenschnittstelle USB
Zeitgesteuerte Messung Bis zu ca. 15 Minuten
Zusätzliche Funktionen Vergleichsmessung, kontinuierliche Messung, automatische Entladung, Hochspannungswarnung, Hintergrundbeleuchtung und automatische Abschaltung
Allgemein
Stromversorgung 8 × 1,5V C-Batterien (LR14)
LCD-Größe 123 × 58mm
Produktabmessungen 202 × 155 × 94mm
Nettogewicht 2kg
Konformität IEC 61557-1 und IEC 61557-2
Zertifizierungen CE und UKCA

Anwendungen

  • Isolationsprüfung von Transformatoren, Generatoren und Hochspannungsmotoren.
  • Inspektion von Stromkabeln, Schaltanlagen und elektrischen Verteilungsanlagen.
  • Vorbeugende Wartung in Energieerzeugungs-, Fertigungs-, Petrochemie- und Versorgungsanlagen.
  • Isolationsbewertung von Photovoltaik-Strings, Wechselrichtern und Kombibox-Verkabelung.

Lieferumfang

  • UNI-T UT513A Isolationswiderstandsprüfgerät
  • Schwarze und grüne Messleitungen mit Krokodilklemmen
  • Rote Messleitung mit Krokodilklemme
  • USB-Kabel
  • PC-Software
  • Netzadapter
  • 8 × 1,5V C-Batterien
  • Bedienungsanleitung
  • Werkzeugkoffer
