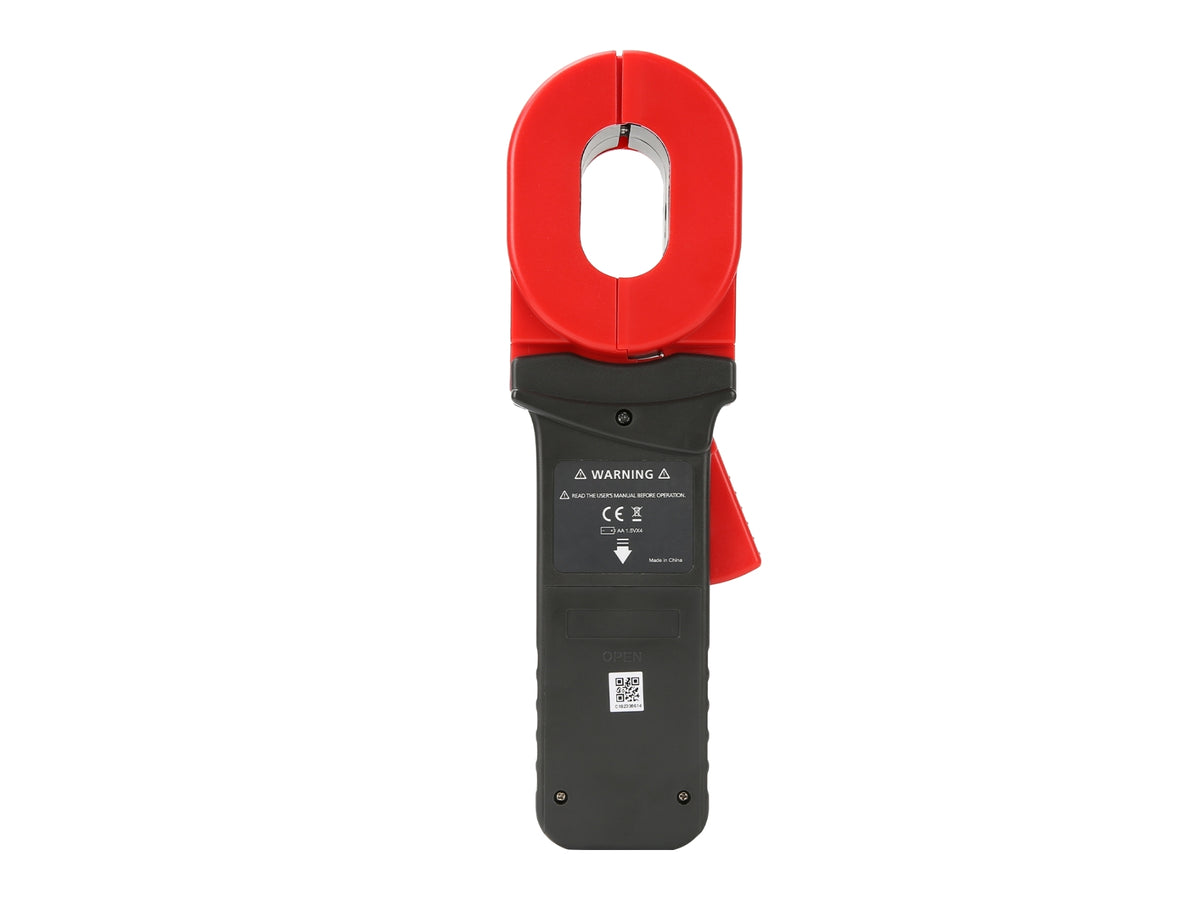

UNI-T Erdungswiderstandsmesszange, 0,01–1200 Ω – UT278A+

SKU: 003214
(0)
€356,65 inc. VAT
Auf Lager · 3 Stück
Versand innerhalb von 3–5 Arbeitstagen
Varianten

Wenn Ihnen das Produkt gefällt, helfen Sie uns bitte, indem Sie es in den sozialen Medien teilen. Vielen Dank!

Haben Sie Fragen, fragen Sie einen Experten!

E-Mail +36 70 719 8323

Das UNI-T UT278A+ ist ein Erdungsmessgerät in Zangenform, das zur Messung des Schleifenwiderstands von Erdungen entwickelt wurde, ohne den Erdungsleiter zu trennen oder Hilfserder zu verwenden. Es misst Widerstände bis zu 1200Ω und AC-Ableitströme bis zu 20A und speichert dabei bis zu 300 Messwerte.

Hauptmerkmale

  • Zangen-Erdungstest – Misst geschlossene Erdungssysteme ohne Hilfserder
  • Großer Widerstandsbereich – Misst den Erdungsschleifenwiderstand von 0,010Ω bis 1200Ω
  • Ableitstrommessung – Misst Wechselstrom von 0,00mA bis 20,0A
  • Zweiparameter-Anzeige – Zeigt Widerstand und Strom auf demselben Bildschirm an
  • Große Zangenöffnung – Nimmt Leiter bis zu ca. 28 mm Durchmesser auf
  • Datenspeicher – Speichert bis zu 300 Messwerte
  • Interferenzerkennung – Erkennt übermäßiges Rauschen, das Messungen beeinflussen kann
  • Akustischer und optischer Alarm – Warnt, wenn Messwerte einen eingestellten Schwellenwert überschreiten

Produktspezifikationen

Marke UNI-T
Modell UT278A+
Produkttyp Erdungsmesszange
Messmethode Gegenseitige Induktionszangenmessung
Erdungsschleifenwiderstandsbereich 0,010Ω bis 1200Ω
Maximale Widerstandsauflösung 0,001Ω
AC-Strombereich 0,00mA bis 20,0A
Maximale Stromauflösung 0,01mA
Anzeige 4-stelliges LCD
Anzeigegröße Ca. 46 × 29 mm
Widerstands- und Stromanzeige Gleichzeitige Ω- und A-Anzeige
Zangengröße Ca. 55 × 32 mm
Maximaler Leiterdurchmesser Ca. 28 mm
Messrate Ca. 2 Messungen pro Sekunde
Datenspeicher 300 Gruppen
Sicherheitskategorie CAT III 300V
Automatische Abschaltung Ca. 5 Minuten ohne Bedienung
Stromversorgung 4 × 1,5V AA-Alkalibatterien
Abmessungen Ca. 285 × 85 × 58 mm
Gewicht Ca. 1,18 kg inklusive Batterien

Genauigkeit der Widerstandsmessung

Bereich Auflösung Genauigkeit
0,010Ω bis 0,099Ω 0,001Ω ±(1% + 0,01Ω)
0,10Ω bis 0,99Ω 0,01Ω ±(1% + 0,01Ω)
1,0Ω bis 49,9Ω 0,1Ω ±(1% + 0,1Ω)
50,0Ω bis 99,5Ω 0,5Ω ±(1,5% + 0,5Ω)
100Ω bis 199Ω 1Ω ±(2% + 1Ω)
200Ω bis 395Ω 5Ω ±(5% + 5Ω)
400Ω bis 590Ω 10Ω ±(10% + 10Ω)
600Ω bis 880Ω 20Ω ±(20% + 20Ω)
900Ω bis 1200Ω 30Ω ±(25% + 30Ω)

Genauigkeit der AC-Strommessung

Bereich Auflösung Genauigkeit
0,00mA bis 9,95mA 0,01mA ±(2,5% + 1mA)
10,0mA bis 99,0mA 0,1mA ±(2,5% + 5mA)
100mA bis 300mA 1mA ±(2,5% + 10mA)
0,30A bis 2,99A 0,01A ±(2,5% + 0,1A)
3,0A bis 9,9A 0,1A ±(2,5% + 0,3A)
10,0A bis 20,0A 0,1A ±(2,5% + 0,5A)

Funktionen

  • Erdungsschleifenwiderstandsmessung
  • AC-Strom- und Ableitstrommessung
  • Gleichzeitige Widerstands- und Stromanzeige
  • Automatische Bereichswahl
  • Data Hold
  • Speicherung und Überprüfung von bis zu 300 Messwerten
  • Störsignalerkennung
  • Akustischer und optischer Schwellwertalarm
  • Überbereichsanzeige
  • Batteriestandsanzeige
  • Automatische Abschaltung

Anwendungen

  • Mehrpunkterdungssysteme
  • Elektrische Verteileranlagen
  • Erdungsnetze in Telekommunikationsanlagen
  • Blitzschutzerdungssysteme
  • Inspektion von Industrieanlagen-Erdungen
  • Ableitstromüberwachung
  • Routinemäßige elektrische Sicherheitswartung

Enthaltene Komponenten

  • UNI-T UT278A+ Erdungsmesszange
  • Prüfring
  • 4 × 1,5V AA-Batterien
  • Werkzeugkasten
  • Benutzerhandbuch

Hinweis zur Anwendung: Die Zangenwiderstandsmessung erfordert eine geschlossene Erdungsschleife mit einem Rückweg. Eine vollständig isolierte einzelne Erdelektrode kann mit der Zangenmethode nicht direkt gemessen werden.
