ZYT Edelstahl D-Schäkel, Güte 304
Verfügbarkeit der Abholung konnte nicht geladen werden
Sie haben Fragen? Fragen Sie einen Experten!

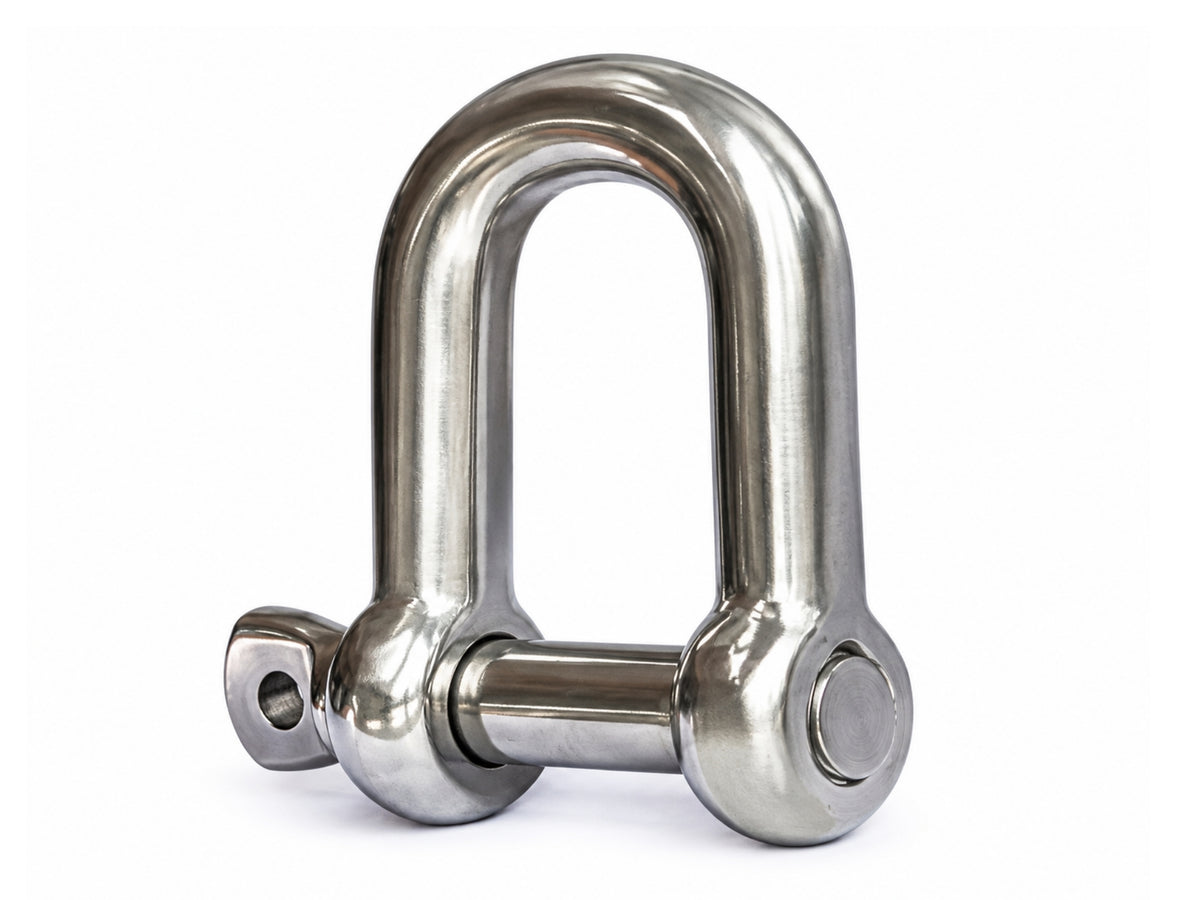

Dieser ZYT D-Schäkel ist aus Edelstahl 304 gefertigt und in zwei Traglastvarianten erhältlich: 0,64 t und 1,12 t. Die mitgelieferten Produktinformationen geben eine maximale Prüflast von der doppelten Nennlast und eine Mindestbruchlast von der vierfachen Nennlast an.
Hauptmerkmale
- Edelstahl 304 – Gefertigt aus Edelstahl der Güte 304.
- D-Schäkel-Konfiguration – Bietet einen durch Bolzen gesicherten Anschlagpunkt für kompatible Hebe- und Zurrkomponenten.
- Zwei Lastvarianten – Wählen Sie zwischen den Nennlastvarianten 0,64 t und 1,12 t.
- Prüf- und Bruchlastdaten – Die Lieferanteninformationen spezifizieren eine maximale Prüflast von 2 × Nennlast und eine Mindestbruchlast von 4 × Nennlast.
- Kompakte Bauweise – Kompakte Größe und geringes Gewicht als Produktmerkmale.
Produktspezifikationen
| Marke | ZYT |
|---|---|
| Produkttyp | Edelstahl-D-Schäkel |
| Material | Edelstahl 304 |
| Konstruktionsreferenz | DIN 82102 |
| Maximale Prüflast | 2 × Nennlast |
| Mindestbruchlast | 4 × Nennlast |
Varianten-Spezifikationen
| Variante | Art.-Nr. | Modell | Nennlast | Maximale Prüflast | Mindestbruchlast | Gewicht |
|---|---|---|---|---|---|---|
| 0,64 t | 000450 | 304-DW-M10 | 0,64 t | 1,28 t | 2,56 t | 0,11 kg |
| 1,12 t | 000451 | 304-DW-M14 | 1,12 t | 2,24 t | 4,48 t | 0,30 kg |

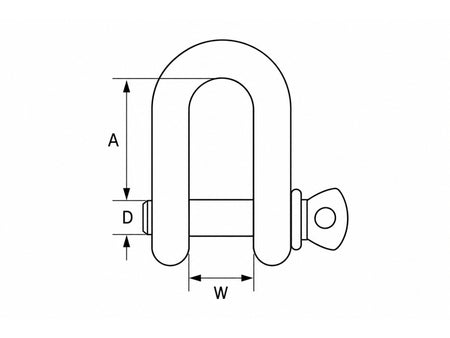

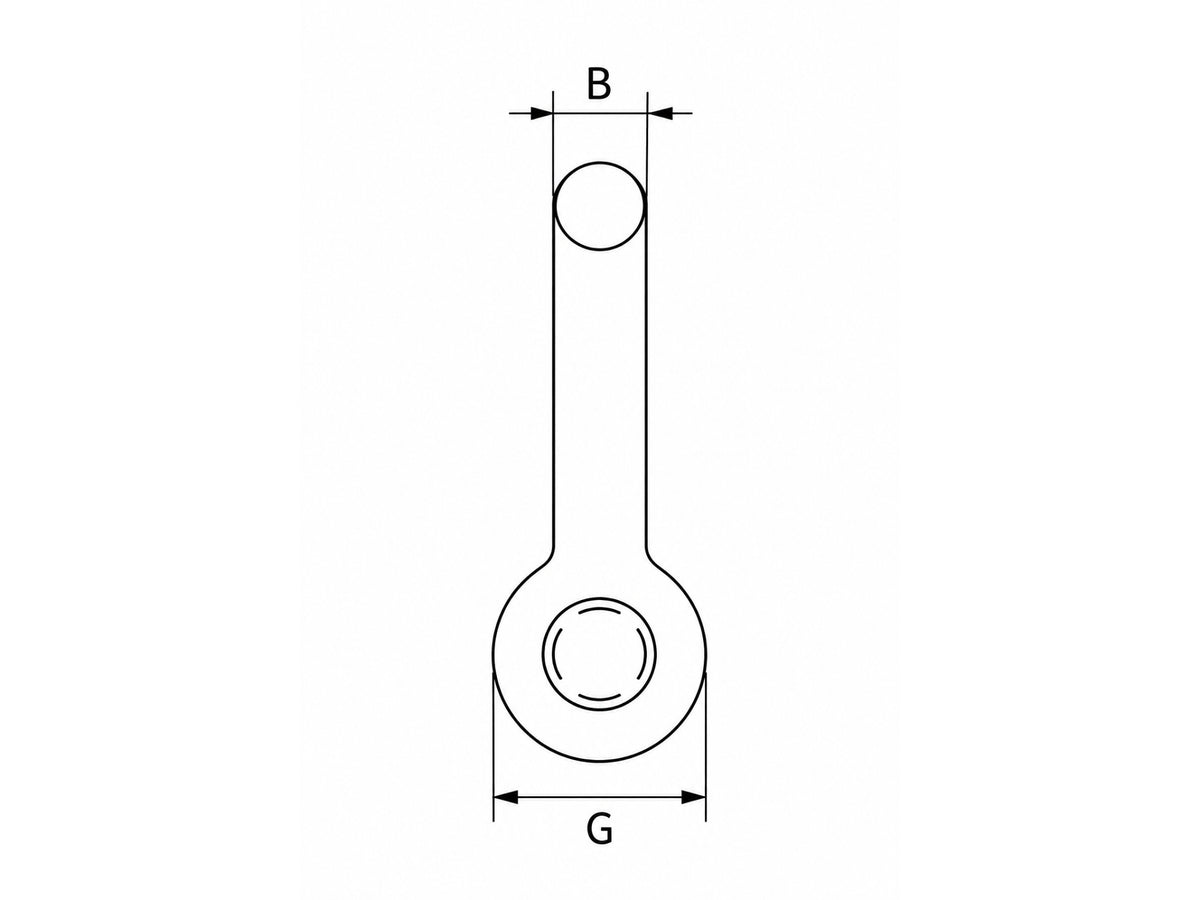

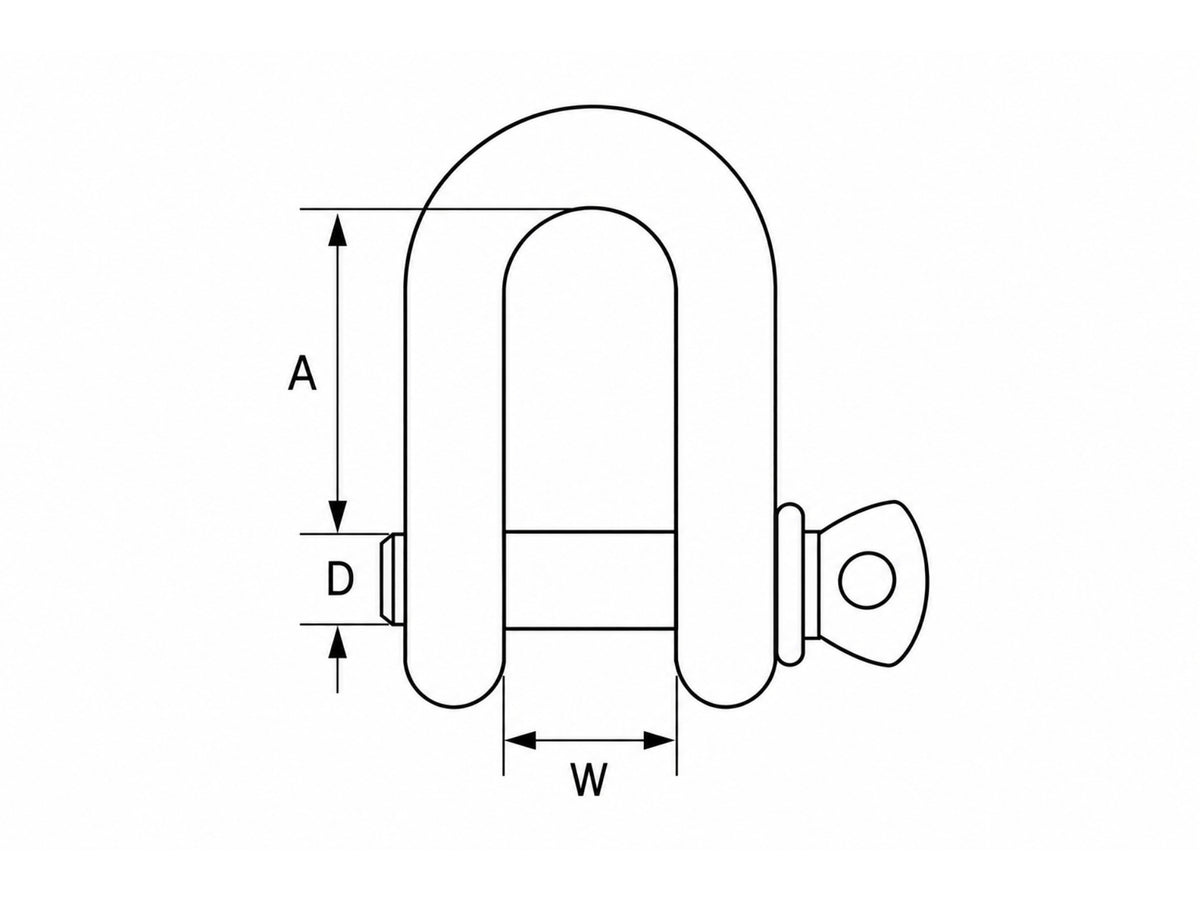

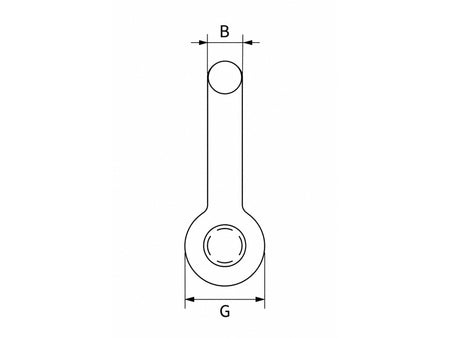

Abmessungen
| Modell | A (mm) | B (mm) | D (mm) | W (mm) | G (mm) |
|---|---|---|---|---|---|
| 304-DW-M10 | 35 | 10 | 10 | 24 | 24 |
| 304-DW-M14 | 49 | 14 | 14 | 28 | 28 |
Die Abmessungen sind unter Verwendung der Buchstabenbezeichnungen in der beiliegenden Produktzeichnung aufgeführt.
Auswahlhilfe
- Wählen Sie die Variante entsprechend der erforderlichen Nennlast: 0,64 t oder 1,12 t.
- Überprüfen Sie vor dem Gebrauch die Abmessungen des Schäkels im Vergleich zu dem anzuschließenden Anschlagmittel, Seil oder Beschlag.
- Stellen Sie sicher, dass Bolzen und Anschlagpunkte kompatibel sind und die Last in der Ebene des Schäkels aufgebracht wird.
Sicherer Gebrauch und Prüfung
- Prüfen Sie vor jedem Gebrauch, ob der gewählte Schäkel für die Anwendung geeignet ist und der Bolzen sicher sitzt.
- Ersetzen Sie den Bolzen nicht durch eine gewöhnliche Schraube, Gewindestange oder einen Metallstift.
- Bringen Sie die Last entlang der Mittellinie des Schäkels auf. Vermeiden Sie seitliche Belastung, außermittige Belastung, Biegung und Stoßbelastung.
- Halten Sie den Bolzen frei drehbar in seiner Lagerbohrung; verwenden Sie keinen Schäkel, wenn der Bolzen klemmt.
- Bei zweisträngigen Verbindungen halten Sie den enthaltenen Anschlagwinkel innerhalb von 120°, wie in der beiliegenden Anleitung angegeben.
- Führen Sie regelmäßige Inspektionen gemäß Nutzungshäufigkeit und Betriebsbedingungen durch und führen Sie Prüfprotokolle.
- Nehmen Sie den Schäkel außer Betrieb, wenn Risse, deutliche Korrosion, Verformung, ein verbogener Bolzen, Klemmen oder übermäßiger Verschleiß festgestellt werden.
Temperatur- und Nennlastvorgaben
| Temperaturbereich | Zulässige Nennlast |
|---|---|
| −40°C bis 200°C | 100% der Nennlast |
| 200°C bis 300°C | 90% der Nennlast |
| 300°C bis 400°C | 75% der Nennlast |
| Über 400°C | Gebrauch nicht zulässig |
Die Temperaturvorgaben wurden aus den mitgelieferten Produktanweisungen übernommen.
Anwendungen
- Verbindung kompatibler Komponenten in Hebe-, Schlepp- und Zurranwendungen.
